一、產品介紹
當變頻器控制的電機的工作機械要求快速制動時,由于負載慣性的作用,電動機由耗電轉變成發電,電機產生的電能儲存變頻器內的電容內,當電容上電壓到達一定值時,會(huì )損壞變頻器內的電氣元件,因此使用制動單元當變頻器內電容電壓到一定值時,制動單元接通,將電容器上的電壓施加到制動電阻上。一般慣性較大且需急降速或剎車的場合均應使制動單元。

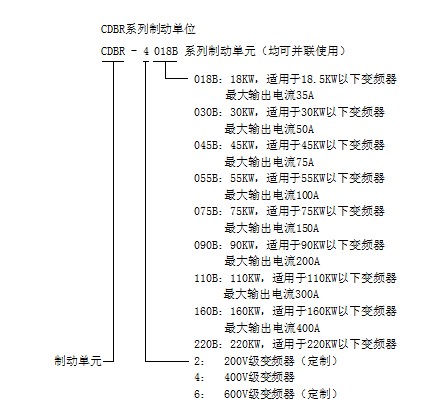

二、型號定義

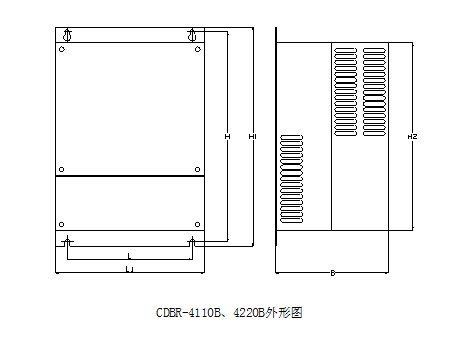

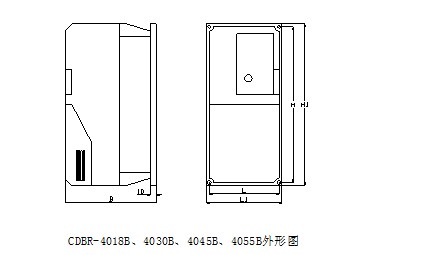

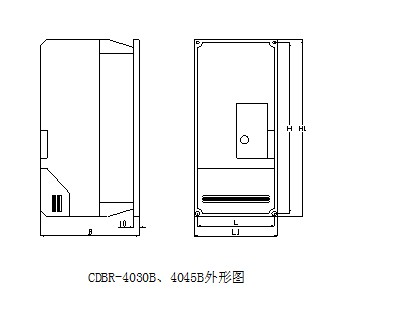

三、外型結構
四、主要尺寸
規格
|
L1
|
L
|
H2
|
H1
|
H
|
B
|
CDBR-4018B
|
130
|
120
|
|
180
|
170
|
130
|
CDBR-4030B
|
130
|
120
|
|
180
|
170
|
130
|
CDBR-4045B
|
130
|
120
|
|
180
|
170
|
130
|
CDBR-4055B
|
130
|
120
|
|
180
|
170
|
130
|
CDBR-4075B
|
130
|
120
|
|
280
|
270
|
155
|
CDBR-4090B
|
130
|
120
|
|
280
|
270
|
155
|
CDBR-4110B
|
130
|
120
|
|
280
|
270
|
155
|
CDBR-4160B
|
250
|
210
|
317
|
370
|
355
|
190
|
CDBR-4220B
|
250
|
210
|
317
|
370
|
355
|
190
|

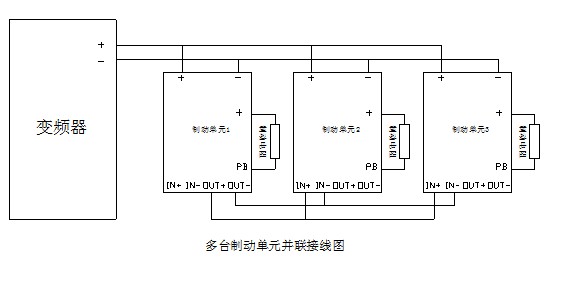

五、安裝接線圖
六、變頻器、制動單元、制動電阻配制
400V級變頻器配置制動單元(第一種配置——一對一)
變頻器功率
|
制動單元型號
|
制動單元數量(臺)
|
電阻配置
|
11KW
|
CDBR-4018B
|
1
|
1040W 50Ω
|
15KW
|
CDBR-4018B
|
1
|
1560W 40Ω
|
18.5KW
|
CDBR-4018B
|
1
|
4.8KW 32Ω
|
22KW
|
CDBR-4030B
|
1
|
4.8KW 27.2Ω
|
30KW
|
CDBR-4030B
|
1
|
6KW 20Ω
|
37KW
|
CDBR-4045B
|
1
|
9.6KW 16Ω
|
45KW
|
CDBR-4045B
|
1
|
9.6KW 13.6Ω
|
55KW
|
CDBR-4055B
|
1
|
10KW 10Ω
|
75KW
|
CDBR-4075B
|
1
|
15KW 6Ω
|
90KW
|
CDBR-4110B
|
1
|
20KW 5Ω
|
110KW
|
CDBR-4110B
|
1
|
25KW 4Ω
|
132KW
|
CDBR-4160B
|
1
|
30KW 3.5Ω
|
160KW
|
CDBR-4160B
|
1
|
40KW 3Ω
|
185KW
|
CDBR-4220B
|
1
|
50KW 3Ω
|
220KW
|
CDBR-4220B
|
1
|
50KW 2Ω
|
400V級變頻器配置制動單元(第二種配置——可并聯)
變頻器功率
|
制動單元型號
|
制動單元數量(臺)
|
電阻配置*數量(臺)
|
55KW
|
CDBR-4030B
|
2
|
6KW 20Ω*2
|
75KW
|
CDBR-4045B
|
2
|
9.6KW 13.6Ω*2
|
90KW
|
CDBR-4055B
|
2
|
10KW 10Ω*2
|
110KW
|
CDBR-4045B
|
3
|
9.6KW 20Ω*3
|
132KW
|
CDBR-4075B
|
2
|
15KW 7Ω*2
|
160KW
|
CDBR-4075B
|
2
|
20KW 6Ω*2
|
185KW
|
CDBR-4110B
|
2
|
25KW 6Ω*2
|
