一、產品介紹
BC1型線繞式瓷盤電阻器，采用合金電阻絲繞于圓環形陶瓷骨架上，用高溫釉燒結固定，磁盤中心配以轉軸帶動電刷在電阻體上，從而獲得變化的電阻值。BC1變阻器具有功率大、耐潮濕、調節范圍大等優點。適用于交流或直流電氣設備中作調節控制電壓、電流或可調節的負載電阻等。

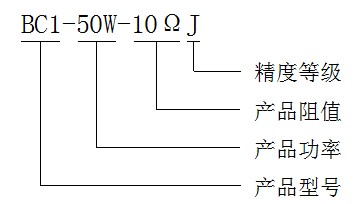

二、型號定義
三、電阻器技術參數：
功率范圍： 25W-500W
阻值范圍： 1Ω-1KΩ
額定溫升： ≤350℃
電極與安裝架之間耐壓：3KV
防護等級：IP：00
額定功率下阻值變化≤±10%
短時負荷能力：10倍功率5秒
環境溫度：-55℃+200℃
旋轉行程： 25-50W 280± 5 ° ； ≥100W 300± 5 °
線性偏差：在整個行程內，阻律變化成直線型規律，線性偏差不大于±10%

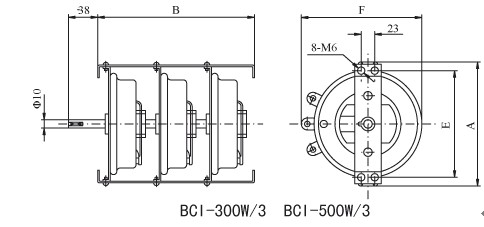

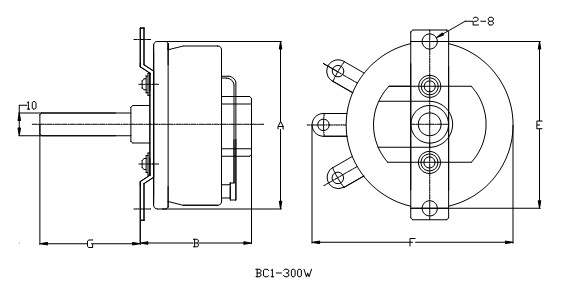

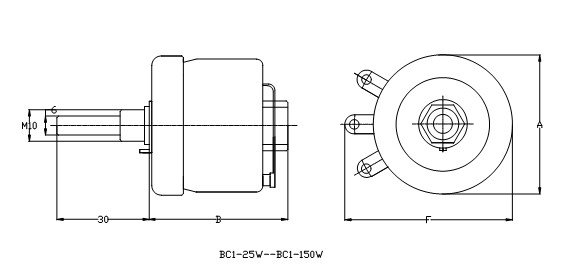

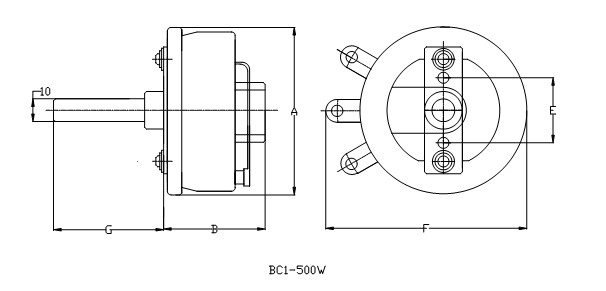

四、外型結構
五、主要尺寸
|
型號功率
|
A
|
B
|
F
|
E
|
|
BCI-25
|
44
|
43
|
50
|
|
|
50
|
66
|
43
|
75
|
|
|
100
|
84
|
43
|
95
|
|
|
150
|
106
|
48
|
120
|
|
|
300
|
170
|
74
|
180
|
148
|
|
500
|
210
|
60
|
230
|
65
|
|
BCI-50W/2
|
80
|
100
|
75
|
|
|
100W/2
|
97
|
112
|
95
|
|
|
150W/2
|
135
|
120
|
120
|
|
|
300W/2
|
175
|
165
|
180
|
|
|
500W/2
|
220
|
165
|
230
|
|
|
BCI-150W/3
|
170
|
220
|
120
|
|
|
300W/3
|
175
|
275
|
180
|
|
|
500W/3
|
220
|
275
|
230
|
|
